Байпас – зачем он нужен?

03.01.2018
автор Виктория
По принципу работы водяной полотенцесушитель мало чем отличается от радиатора. Более того, большинство сушилок для белья подключается именно к отопительной централи. При возникновении проблем в работе прибора, без его отключения от подачи теплоносителя не обойтись. В свою очередь, остановка теплоподачи требует согласования с местными жилищно-коммунальными службами. Также это создает неудобства остальным жильцам. В этом случае на помощь приходит байпас.

Обводной контур является важной, но не обязательной деталью для работы полотенчика. Т.е. установка полотенцесушителя без байпаса является возможной, но оптимальной ли с точки зрения функциональности? В данной статье мы рассмотрим преимущества подключения байпаса в системе отопления.

Особенности и принцип работы
Байпас – это резервный путь, необходимый для корректного функционирования сети при отключении последовательно идущего отопительного прибора. Дословно «bypass» означает «обход». Обязательным условием при монтаже обводного контура является наличие запорной арматуры на ближних к полотенчику трубах. Если запорных кранов нет - резервная перемычка «теряет» свою функциональность.

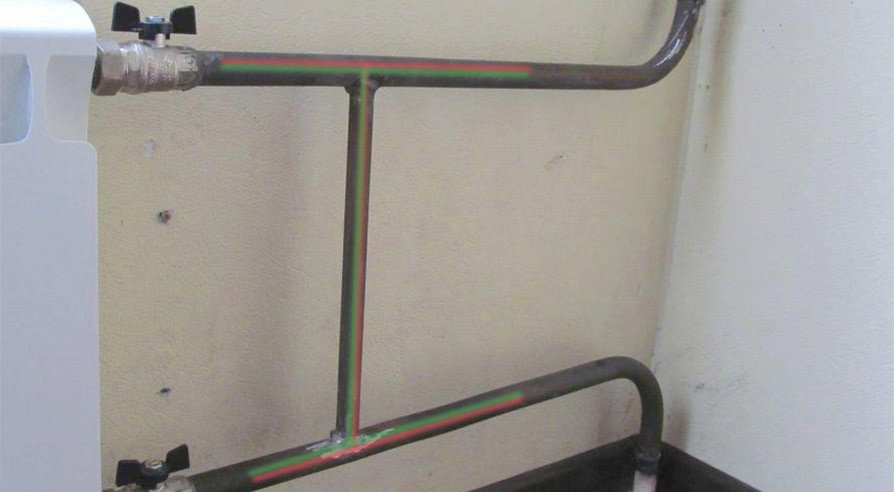

Байпасная линия имеет вид дополнительного участка трубопровода, идущего параллельно отопительному стояку. Эту линию устанавливают между подводящими трубами - прямой и обратной. При штатном функционировании системы запорные краны открыты, вода беспрепятственно двигается по центральной ветке. При аварийной ситуации краны закрываются, перекрывая ход воде. Вместо полотенцесушителя теплоноситель направляется по обходному маршруту. Монтаж перемычки (байпаса) полотенцесушителя позволяет исключить полное прекращение работы системы при замене отопительного прибора. Т.е. установка байпаса является альтернативой перекрытия теплоснабжения и спуска воды.
 Схема установки без байпаса и с байпасом
По конструкции байпас бывает:
  • С обратным клапаном (автоматический). Обычно применяется в сочетании с циркуляционным насосом, что позволяет «применить» естественную циркуляцию при отключении насоса от электросети. Обратный клапан пропускает излишки теплоносителя обратно в отопительную сеть.

Байпас с обратным клапаном

  • Без обратного клапана (бесклапанный). Обычный бесклапанный прибор по функциональности не отличается от автоматического. В основе работы байпаса лежит принцип гравитационного насоса. Т.к. холодная вода обладает большей плотностью (тяжелее горячей), она опускается вниз. В нижней точке подключения полотенесушителя остывший теплоноситель выталкивается в обратную трубу. По закону замещения, одновременно в верхнюю точку сушителя поступает горяча вода. Движущей силой естественной циркуляции служит остывшая вода.
Байпас без обратного клапана
Байпасный автоматический клапан применяют в автономных сетях при условии хорошего качества теплоносителя. В ином случае наличие отложений и окалины в воде повредит работе приборов (целесообразно устанавливать вместе с фильтром грубой очистки).

Преимущества байпаса:
  • Беспрепятственный ток теплоносителя в обход полотенцесушителя в случае его замены или поломки (позволяет самостоятельно заменить прибор, не причиняя ущерба соседям);
  • Перераспределение гидравлической нагрузки при скачках давления в сети (позволяет не беспокоится за целостность сушителя для вещей, например, при опрессовке системы отопления);
  • Возможность установки циркуляционного насоса, термостата и другого оборудования (с целью регулировки теплоотдачи полотенцесушителя или другого прибора);
  • Сохранение температуры теплоносителя для последующих домовых систем (к одному стояку могут быть подключены более десяти сушителей).
Схема установки байпаса
Сборка и монтаж байпаса для полотенцесушителя проводятся с соблюдением украинских норм ДБН В.2.5-39:2008. (СНиП 41-02-2003). Стоит отметить, что для параллельной отопительной сети роль байпаса выполняет стояк теплоснабжения. В этом случае, теплоноситель циркулирует по основной независимой магистрали. Как подключить полотенцесушитель к системе отопления последовательного типа, используя байпас, мы подробно расскажем в следующей статье.
