Циркуляционный насос – как работает, зачем он нужен?
29.01.2018
Циркуляционный насос – он же циркуляционная помпа – используется для принудительного движения теплоносителя в системе отопления. Циркуляция жидкости по замкнутому контуру обеспечивается за счет электромотора – сухого или мокрого ротора. Правильно подобранный гидравлический механизм способен значительно повысить эффективность работы отопительных приборов, подключенных к общему контуру. Установка циркуляционного насоса для полотенцесушителя напрямую влияет на его максимальную рабочую температуру.
В данной статье мы расскажем, как работает и зачем ставить насос на отопление, ознакомим Вам с правилами монтажа водяной помпы.
Принцип действия циркуляционного насоса

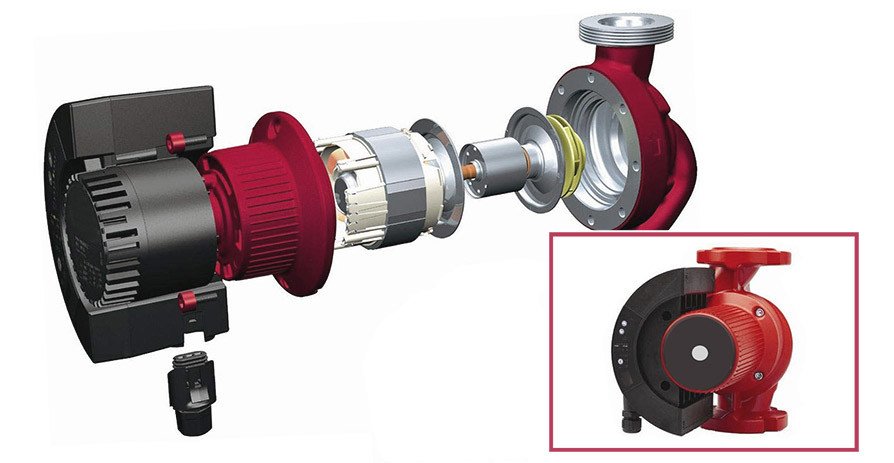

Работа гидравлического прибора основана на использовании центробежной силы. Внутри корпуса электропомпы находится рабочее колесо (крыльчатка) с дугообразными лопастями. Движение колеса создает перепад давление между рабочим блоком и выводящим патрубком. Круговой механизм зафиксирован на валу электродвигателя. Вода из входного отверстия «разгоняется» ротором и поступает в специальный спиральный конфузор. В этом канале кинетическая энергия воды трансформируется в статическую. Повышение скорости теплоносителя происходит за счет разницы в давлении, т.к. на входе вода имеет пониженное давление, а на выходе – повышенное.
Работа гидравлического прибора основана на использовании центробежной силы. Внутри корпуса электропомпы находится рабочее колесо (крыльчатка) с дугообразными лопастями. Движение колеса создает перепад давление между рабочим блоком и выводящим патрубком. Круговой механизм зафиксирован на валу электродвигателя. Вода из входного отверстия «разгоняется» ротором и поступает в специальный спиральный конфузор. В этом канале кинетическая энергия воды трансформируется в статическую. Повышение скорости теплоносителя происходит за счет разницы в давлении, т.к. на входе вода имеет пониженное давление, а на выходе – повышенное.
По типу установки циркуляционные насосы бывают:
- Прямоточными (всасывающий и напорный патрубки имеют одинаковые проходные каналы, расположенные на одной оси);
- Консольными или моноблочными (узлы и механизмы устройства закреплены на консоли, подвод воды может быть одно- или двухсторонним).
Параметры работы центробежного устройства тесно связаны с частотой вращение и диаметром колеса. При этом для циркуляции теплоносителя может применятся любой насос с бесперебойным режимом работы.
Особенности циркуляционных помп для полотенцесушителей
Если говорить о гидравлической составляющей в разрезе работы полотенцесушителя, стоит отметить, что монтаж циркуляционного насоса чаще всего производится «для всей» отопительной сети, а не только «под работу» сушки. В небольших отопительных сетях оптимально применять приборы с мокрым ротором. В этом случае двигатель охлаждается с помощью перекачиваемой жидкости. Мокрый ротор должен был полностью погружен в воду, поэтому насосы такого типа устанавливаются только горизонтально. Устройства с сухим ротором применяют для перекачивания значительных объемов воды. Рабочий модуль таких насосов не соприкасается с теплоносителем.
Если говорить о гидравлической составляющей в разрезе работы полотенцесушителя, стоит отметить, что монтаж циркуляционного насоса чаще всего производится «для всей» отопительной сети, а не только «под работу» сушки. В небольших отопительных сетях оптимально применять приборы с мокрым ротором. В этом случае двигатель охлаждается с помощью перекачиваемой жидкости. Мокрый ротор должен был полностью погружен в воду, поэтому насосы такого типа устанавливаются только горизонтально. Устройства с сухим ротором применяют для перекачивания значительных объемов воды. Рабочий модуль таких насосов не соприкасается с теплоносителем.
Для дополнительного «разгона» теплоносителя исключительно для водяного сушителя используются электрические мини-насосы «мокрого» типа с однофазным двигателем. Вопрос сколько энергии потребляет циркуляционный насос для полотенцесушителя имеет ответ – до 40 Вт. Часто задаваемый вопрос - можно ли ставить насос на полотенцесушитель? На сам полотенчик ставить центробежный прибор конечно же нельзя. Но, установив байпасную линию в автономной сети, на ней вполне можно разместить маломощный мотор. Например, миниатюрную помпу размером до 10х10 см. Мини циркуляционный насос, как и его полномасштабная версия, работает от сети 220В.
При монтаже центробежного мотора следует соблюдать ряд правил:
- Ось вала должна размещаться горизонтально для избежания перегрева и отключения электронасоса;
- Устройства с мокрым ротором не требуют дополнительных опор (если иное не указано в инструкции);
- Направление входа-выхода воды должно совпадать с отметками на корпусе прибора;
- Прибор может быть установлен как на подающей, так и на обратной линии трубопровода. Рекомендованный параметр установки - в точке с минимальной температурой перекачиваемого теплоносителя, например, на обратной подводке к котлу;
- Выполнение тепловой изоляции допустимо только на корпусе ("улитке");
- Для коллекторных сетей отопления целесообразно ставить по насосу на каждый из контуров;
- На входе воды обязательна установка грязеулавливающего (сетчатого) фильтра и запорного крана;
- На выходе воды обязательна установка спускного (дренажного) крана;
- Устанавливать механизм лучше на байпасной линии со встроенным обратным клапаном – в этом случае отключение электроенергии не приведет к остановке циркуляции;
- Доступ к рабочим узлам должен быть свободен;
- Электрический прибор нужно обязательно заземлить.
Преимущества установки циркуляционного насоса включают: равномерную скорость нагрева и движения теплоносителя, меньшее время нагрева, регулирование интенсивности напора, оптимизацию работы всей отопительной сети. Помимо вышеперечисленного, установка «циркуляционки» значительно продляет срок службы расширительного бака, котла, полотенцесушителя и других механизмов отопительной системы.
